Описание системы

Предизолированные Сети Uponor - системное решение

Предизолированные трубы Uponor являются системой эластичных предизолированных пластмассовых труб. Свойства используемых материалов делают систему незаменимой при передаче различного рода жидких сред. Многочисленные примеры использования системы предизолированных труб Uponor в наружных сетях показывают, насколько удобным является ее применение при прокладке трубопровода для питьевой, хозяйственной и канализационной воды, тепловых и холодильных сетей, а также при установках в пищевой и химической промышленности. Предизолированные трубы Uponor это проверенная современная система. Система предизолированных труб Uponor полностью выполнена на наивысшем технологическом уровне. Это система многократно проверенная на практике. Она предлагает Вам много удобных, проверенных и подобранных друг к другу аксессуаров, дающих возможность произвольной конфигурации сети.

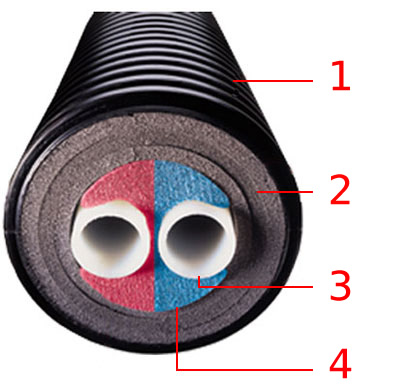

Строение трубы

  • Гофрированный защитный слой выполнен из устойчивого к ударам полиэтилена, является очень эластичным и устойчивым к механическим нагрузкам
  • Очень легкая и в большой степени экономящая энергию изоляция выполнена из пенистого PE-X
  • Полностью устойчивая к коррозии проводящая труба, выполнена из EvalPEX-a, PEX-a или PEHD
  • Двухцветная внутренняя изоляция («dog bone»), облегчающая распознавание «питания» и «возврата» в прокладываемом двойном трубопроводе

Rohr

Изготовленный из PEHD защитный слой охраняет трубопровод от сырости, механического повреждения и внешними нагрузками. Карбирование значительно увеличивает выносливость трубы на перегрузки и делает её максимально эластичной. Благодаря этому, труба очень легко поддаётся изгибу, а тем самым, позваляет на безпрепятственное проложение трассы трубопровода.

Изоляция изготовлена из пенного сетчатого поэлетилена. Слоевая конструкция изоляции играет очень важную роль в обеспечении высокой гибкости трубы. Кроме того, структура закрытых пор, изоляционного материала защищает от поглощения влаги, а тем самым, от ухудшения изоляции системы.

Проводящая труба изготовлена из EvalPEX-a PEX-a или PEHD. Характеризуется она общей устойчивостью к коррозии и заростам, устойчива к большинству химических веществ. Благодаря очень гладкой внутренней поверхности существенно ограничивает потери давления во время транспортирования жидкости.

Двухцветная внутренняя изоляция (dog bone). Облегчает опознание питания и возврата в случае двойных труб при внешним подключении системы, а также в инспекционных колодцах и изоляционных наборах тройников и труб.

Преимущества

Поставка

Предизолированные трубы Uponor поставляются на строительную площадку в срок и в нужных размерах.

Простота монтажа


Незначительный вес и высокая эластичность позволяют обходить преграды, находящиеся на трассе трубопровода. Кроме того трубы Ecoflex легки. Их транспортирование и перемещение на строительной площадке значительно облегчено. Маленький угол изгиба позваляет легко укладывыть трубопровод на поворотах и обходить любые преграды, экономя при этом время и без применения дорогих уголков.

Без специальных инструментов

Система не требует ни каких специальных инструментов для производства монтажа ни в фазе выполнения соединений, ни при прокладке в здании.

spezialwerkzeug_1.jpgspezialwerkzeug_2.jpgspezialwerkzeug_3.jpgspezialwerkzeug_3b.jpg

Таким же образом очень легко производить изоляцию соединений, пользуясь специальным изоляционным набором, монтаж которого производится с помощью одного гаечного ключа.

Очень длинные отрезки труб в бухтах

Без соединений, без компенсации - просто-напросто раскручиваешь трубу на столько, на сколько нужно. Если следующая труба укладывыется в ров, можно размотать рулон на предыдущих уложенных трубах.


Длина труб по требованию

Труба отрезается на требуемую длину и поставляется непосредственно на строительную площадку - экономя Твое время и деньги.


Быстрое продвижение работ

Маленькая траншея, быстрая и простая установка и продвижение работ гаранитированы. Дополнительно, простой и быстрый монтаж системы и его аксесориев гарантирует быстрое продвижение проэктных работ.


Длина труб по требованию

service.jpg От фазы планирования до фазы комплектаци мы предоставляем Вам комплексную помощь: при проэктировании и сметных работах, нарезка под размер и поставка на строительную площадку, обучение персонала, полная техническая документация

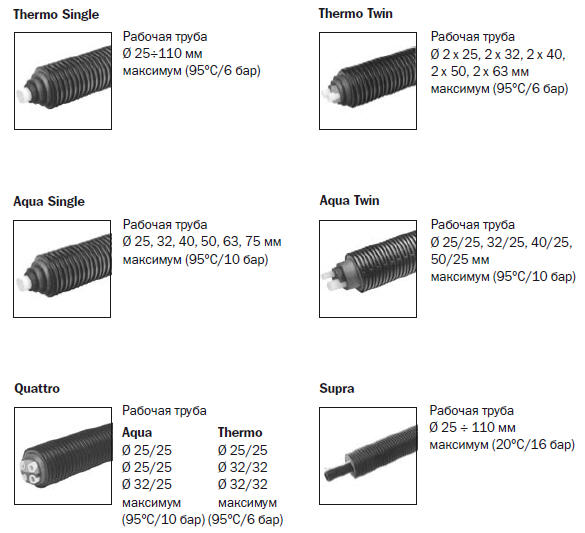

Применение и выбор продукта


На этой странице вы найдете всю необходимую информацию для планирования трубопровода. Конечно, мы будем рады помочь Вам в выборе соответствующего продукта, в соответствии с вашими потребностями.

Используйте таблицу для выбора соответственных труб, необходимых для реализации вашего проэкта.

Сфера применения* °C bar max. Aqua Quattro Supra Thermo
Обогревающая вода +95 6
Тёплая вода +95 10
Холодная вода +20 16
Охлаждающая вода* -10/+20 16
Охлаждающая вода* -50/+95 6/10
Продукты питания по желанию
Химикаты по желанию
Отходы +20 16
Рабочая труба PE-X PE-X PE-HD PE-X
Изоляционная труба Пенистый PE-X
Внешняя труба PE-HD
Морозоотпорный кабель
Обогревающая лента

* Другое давление / допускаются max. температуры. Просим консультироваться с производителем.

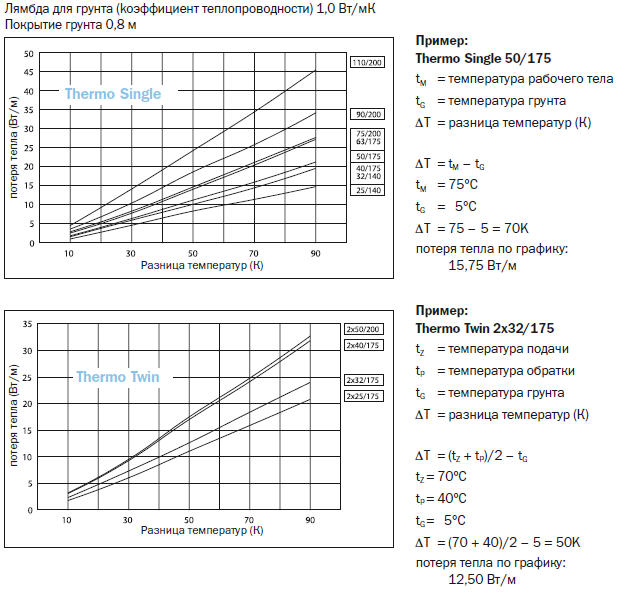

Потери тепла

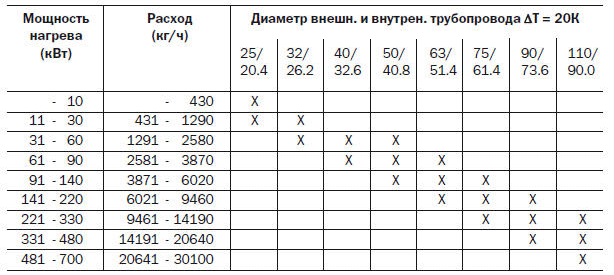

Диаметры

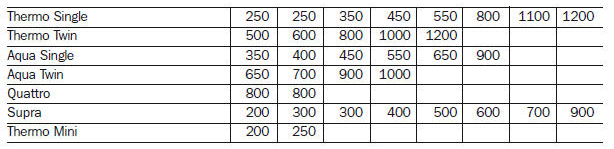

Луч изгиба в мм

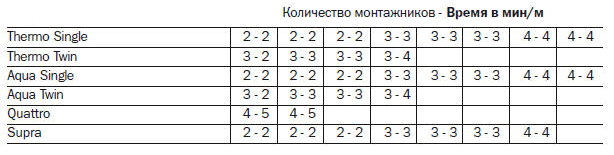

Период монтажа

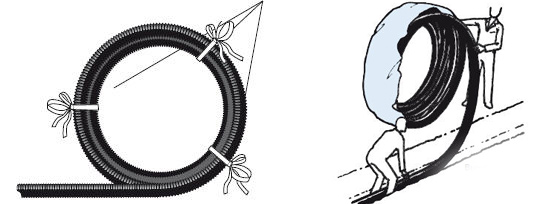

Укладка труб

Доставленную бухту положить на месте дальнейшего раскручивания. Свободный конец бухты закрепить в траншее и дальше разворачивать трубу рядом с траншеей. Во время разворачивания устранить текстильные шнуры.


Для диаметров труб, 90 и 110мм, рекомендуется выполнять соединения с фитингами перед вложением в траншее. Вынуть трубу из защитной пленки и разворачивать. Внимание! Для того, чтобы бухта не развернулась неконтролированным образом, ее следует предохранить двумя или тремя текстильными лентами. Без такого предохранения свободный конец трубы может отскочить и поранить! Следует избегать трения бухты об острые грани, т.к. это может привести к порче защитной оболочки. В случае появления подобной ситуации следует уплотнить поврежденное место термоусадочной лентой.

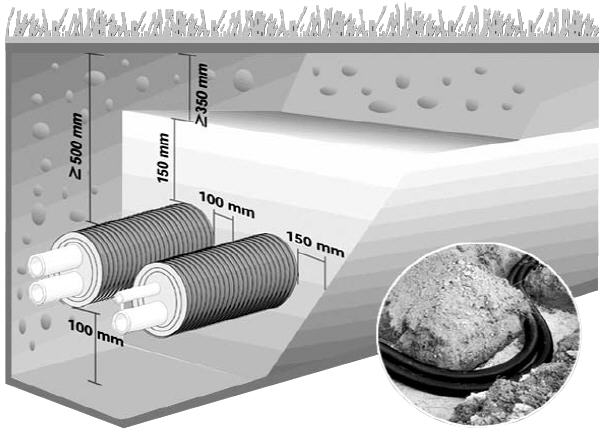

Подготовка траншеи

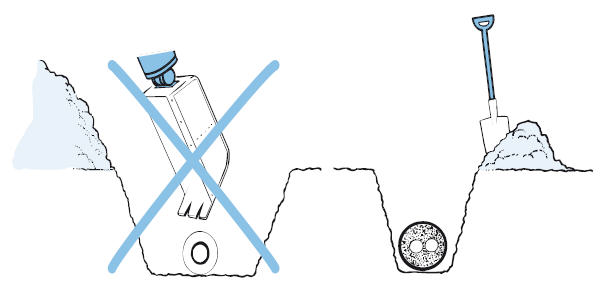

Рекомендуется вынимать грунт на одну сторону вдоль траншеи. Трубу необходимо раскручивать из бухты по другой стороне, на которой нет складируемой земли, и укладывать непосредственно в траншее. При монтаже следует избегать попадания предметов с острыми краями на стены траншеи. Материал для обратной засыпки необходимо утрамбовывать слоями, уплотняя механически на высоте 50 см выше покрытия трубы. Вдоль засыпаемого трубопровода следует разместить предупредительную ленту.

Укладка труб в грунте


В случае укладки труб в грунте под автодорогами необходимо увеличить глубину укладки либо применить защитные проходники или разгрузочные плиты.

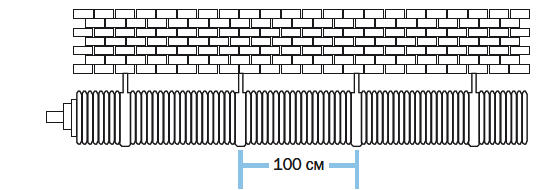

Монтаж на стене


Трубы в системе предизолированных сетей Uponor могут также легко и практично монтироваться при использовании зажимных креплений на стенах и потолках. Крепления необходимо устанавливать каждые 100 см для обеспечения жесткой прокладки трубы.

Свойства материала

Применяемые в системе Предизолированных сетей Uponor трубопроводы, выполненные из поперечно сшитого полиэтилена (РЕХ-а), не кородируют, не зарастают осадками и устойчивы к диффузии кислорода. Они характеризуются очень высокой устойчивостью к продолжительному воздействию давления и температуры (до 95°С/10 бар). Гофрированные защитные трубы из полиэтилена (PE-HD) объединяют в себе высокую эластичность, дающую возможность свободной прокладки труб на изгибах, и устойчивость, необходимую при монтаже в грунте. Изоляция, выполненная слоями, сделана из замкнутоячеистого вспененного РЕ-Х, предотвращает увлажнение материала и потери энергии. Дополнительная арматура Доступна широкая гамма ассортимента, включающая в себя индивидуально комплектуемые элементы и изолирующие наборы, проходы через стены и фундаменты, резиновые наконечники и другие дополнительные элементы, входящие в состав системы.

Сервисное обслуживание

Годы опыта и приобретенных знаний дают нашим сотрудникам возможность оказывать клиентам поддержку в любой инжинерной проблеме, в области перерасчета проекта, подбора материала, аксессуаров и т.д. Высококвалифицированный технический сервис контролирует проект и сотрудничит с клиентом, с целью нахождения наиболее эффективного решения его задачи.

Сертификаты

Технические допуски и сертификаты

Система имеет:

  • Гигиеническая оценка PZH W/535/92, W/159/95,
  • Гигенический сертификат HK/W/0392/01/99,
  • Технические сертификаты COBRTI INSTAL:
    трубы Ecoflex AT/99-02-0746
    муфты AT/98-01-0379
