Монтаж

Монтаж соединительных муфт WIPEX

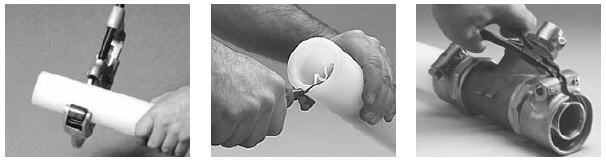

1. Трубу обрезать ровно и перпендикулярно оси при помощи инструмента для резки пластмассовых труб. Указание: не пользоваться пилой, поскольку пластмассовые опилки могут попадать во внутрь трубы и затыкать клапаны.

2. Снять фаску с внутреннего края трубы при помощи ножа или инструмента для нарезки фаски. Со внутренней поверхности трубы следует устранить остатки нарезки фаски.

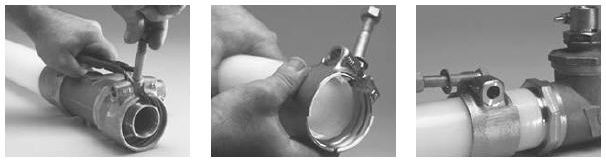

3. Снять зажимной охват путем откручивания крепежа и расширения охвата щипцами.


4. Головку винта разместить между зажимами и устранить охват с муфты.

5. Разместить охват на трубе. Указание: убедиться в том, находится ли охват в правильном положении (проверить, направлен ли фланец внешнего зажима во внутрь опорной втулки).

6. Чтобы облегчить монтаж трубы на зажимной втулке и предотвратить повреждение прокладки О-ринг, поверхность трубы следует смазать соответствующей смазкой, например, силиконовым распылителем. Конец трубы переместить на столько, чтобы он прилегал к лицевой части опорной втулки. Внешнюю зажимную втулку следует установить таким образом, чтобы крепящий фланец зажимной втулки был правильно размещен в выемке фланца опорной втулки.

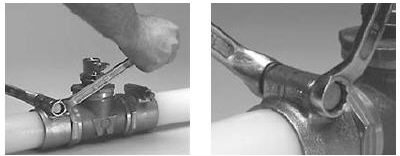

7. Скручивание втулки WIPEX Винт и шайбу смазать соответствующей смазкой, например, силиконовой. При помощи гаечного или динамометрического ключа закрутить винты до закрытия щели зажимной втулки.

8. Указание: Затяжка соединительной втулки. Если стенки зажимной втулки не соединяются, следует подождать минимум 30 минут, а затем снова затянуть до тех пор, пока щель зажимной втулки полностью не закроется.

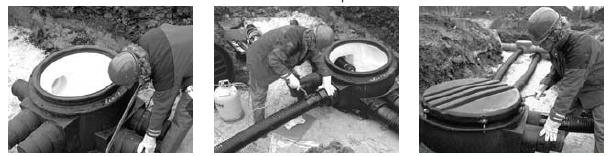

Инспекционные колодцы предизолированных сетей

Инспекционный колодец применяется там, где нельзя выполнить разводку при использовании набора для изоляции тройника. Колодец дает возможность монтажа запорных клапанов, присоединения пучков, состоящих из четырех труб, а также перехода единичных труб в двойные.Основание колодца должно буть утрамбовано и состоять из слоев песка без камней.


Выходной патрубок колодца прирезать в соответствии с диаметром защитной трубы. Выходы защитных труб прочистить наждачной бумагой, а затем уплотнить при помощи термоусадочной ленты. Закрыть крышку и прикрутить болтами.

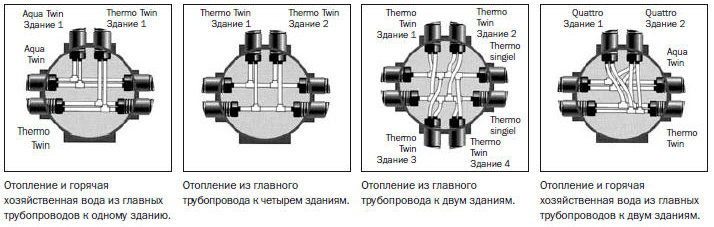

Примеры соединений

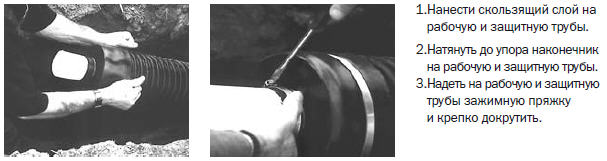

Резиновые наконечники

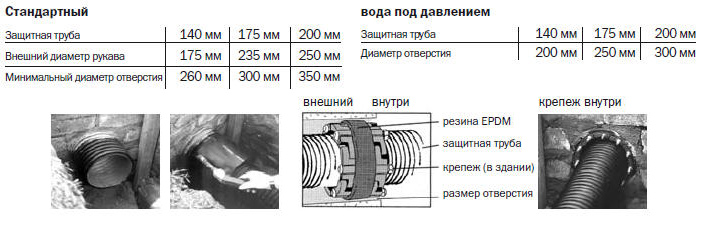

Переходной рукав


Наборы для изоляции единичных и двойных труб

Внимание:

  1. резиновые наконечники необходимо подобрать для всех защитных труб.
  2. перед выполнением изоляции следует произвести проверку под давлением.

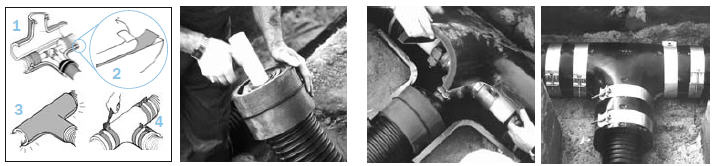

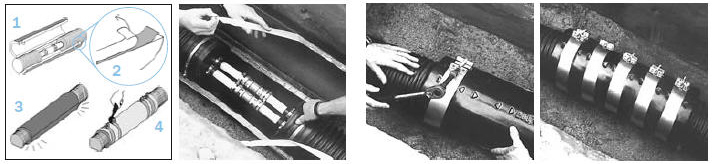

Набор для изоляции тройника


  1. Разложить изоляционный набор и ввести трубопровод в его нижнюю часть, обращая внимание на то, чтобы уплотняющее кольцо на редукционном кольце не загрязнилось.
  2. Устранить защитную пленку с самоприклеивающейся поверхности и проверить, являются ли все клеящиеся поверхности чистыми.
  3. Собрать изоляционный набор и зажать таким образом, чтобы все элементы, предназначенные для склеивания, плотно прилегали друг к другу по всей поверхности.
  4. Надеть металические обручи (6 шт.) в обозначенных местах изоляционного набора и соединить винтами.

Набор для изоляции муфты


  1. Разложить изоляционный набор и ввести трубопровод в его нижнюю часть, обращая внимание на то, чтобы уплотняющее кольцо на редукционном кольце не загрязнилось.
  2. Устранить защитную пленку с самоприклеивающейся поверхности и проверить, являются ли все клеящиеся поверхности чистыми.
  3. Собрать изоляционный набор и зажать таким образом, чтобы все элементы, предназначенные для склеивания, плотно прилегали друг к другу по всей поверхности.
  4. Надеть металические обручи в обозначенных местах изоляционного набора и соединить винтами.

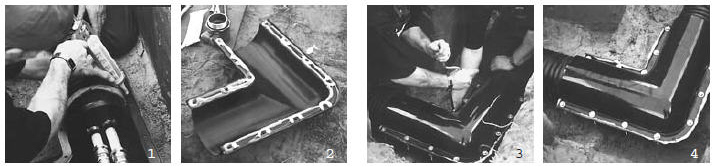

Набор для изоляции колена


  1. Подготовить уплотнительную ленту для защитной трубы. Прижать трубы в нижней части и нанести силикон.
  2. Нанести силикон на верхнюю часть изоляционного набора.
  3. Сложить верхнюю и нижнюю части изоляционного набора и скрепить винтами.
  4. Готовое заизолированное колено.
